一、概述

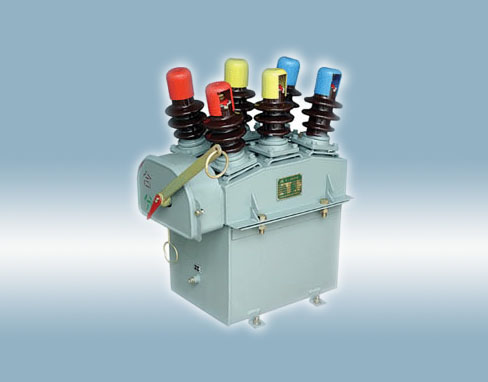

DW10-10Ⅱ户外高压多油断路器是三相交流50Hz的高压开关设备，适用于城市或农村额定电压为10KV的电力系统中，作为电力设备和电力线路的控帛保护之用。本断路器能可靠分合负荷电流，过载电流及短路电流。
二、结构简介
断路器为三相共箱油浸式结构，采用插入式铜钨触头（1型静头镶一片，Ⅱ型静触）。箱内装有一次过电流脱扣器及延时装置，当网络出现故障时能自动脱扣。油兼作灭弧和绝缘介质。手力操动机构装在箱盖前端与开关联成一体。导线穿过固一在箱盖两侧的瓷套管引出。
DW10-10Ⅱ型采用防型瓷套并加大了外绝缘距离；箱盖与箱体采用全封闭联接；不需打开箱体即可在机构罩内调整脱扣电流。
三、主要技术参数
|
额定电压 |
电高工作电压 |
额定电流 |
额定断流容量 |
额定开断电流 |
极限通过电流以 |
脱扣器动作电流倍数 |
产品重量 |

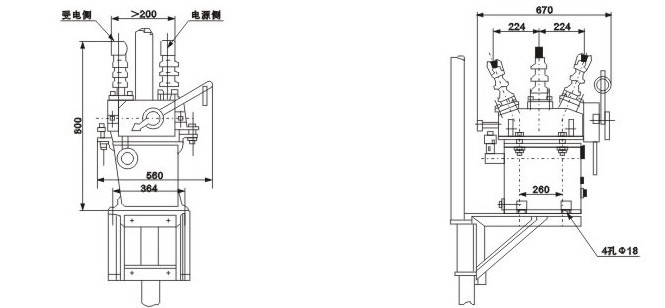

外型尺寸 |
||
|
不带油 |
油重 |
|||||||||
|
千伏 |
安 |
兆伏安 |
千安 |
有效值 |
峰值 |
公斤 |
毫米 |
|||
|
10 |
11.5 |
50 |
50 |
3.15 |
4.2 |
8 |
1.2-2 |
96 |
35 |
560x670x760 |
